हाइब्रिड स्टेपर मोटर उच्च टॉर्क और परिशुद्धता कैसे प्राप्त करती है

2025-12-17

क्या आपने कभी खुद को किसी परियोजना में गहराई से पाया है, आपको एक ऐसे घटक की आवश्यकता है जो कच्ची शक्ति और सूक्ष्म सटीकता दोनों प्रदान करता हो, और सोचा हो कि ऐसा क्या संभव है? मुझे पता है मेरे पास है. स्वचालन, रोबोटिक्स और सटीक मशीनरी की दुनिया में, एक ऐसे ड्राइव सिस्टम की तलाश निरंतर बनी रहती है जो आपको ताकत और नियंत्रण के बीच चयन करने के लिए मजबूर न करे। यहीं पर इंजीनियरिंग का चमत्कार हैहरियाणाब्रिज स्टेपर मोटरखेल में आता है. हमारे लिएलिचुआन, यह केवल एक उत्पाद श्रेणी नहीं है; यह हमारे ग्राहकों की सबसे अधिक मांग वाली गति नियंत्रण चुनौतियों को हल करने का मूल है। का अनोखा डिज़ाइनहाइब्रिड स्टेपर मोटरअंतर को पाटता है, अन्य मोटर प्रकारों से दोनों दुनिया के सर्वश्रेष्ठ की पेशकश करता है, और आज, मैं इस पर से पर्दा हटाना चाहता हूं कि यह इस उपलब्धि को कैसे पूरा करता है। इसकी आंतरिक कार्यप्रणाली और इसके प्रदर्शन को परिभाषित करने वाले सटीक मापदंडों को समझकर, आप अपने अगले आवेदन के लिए एक सूचित निर्णय ले सकते हैं।

हाइब्रिड स्टेपर मोटर को अन्य प्रकारों से क्या अलग बनाता है

इसकी क्षमताओं की सराहना करने के लिए हमें पहले इसकी पहचान को समझना होगा। विशुद्ध रूप से स्थायी चुंबक या परिवर्तनीय अनिच्छा स्टेपर्स के विपरीत, एहाइब्रिड स्टेपर मोटरजैसा कि नाम से पता चलता है, एक संकर है। यह दोनों के सिद्धांतों को सरलता से जोड़ता है। इसके रोटर में एक स्थायी चुंबक होता है, लेकिन वह रोटर भी दांतेदार होता है, एक परिवर्तनीय अनिच्छा मोटर की तरह। यह संलयन एक सहक्रियात्मक प्रभाव पैदा करता है। स्थायी चुंबक एक निरंतर चुंबकीय प्रवाह प्रदान करता है, जिससे टॉर्क बढ़ता है। साथ ही, दांतेदार संरचना संरेखित दांतों के माध्यम से पसंदीदा पथ लेने के लिए चुंबकीय प्रवाह को सक्षम करके बहुत छोटे कदम कोण - आमतौर पर 1.8 डिग्री या 0.9 डिग्री - की अनुमति देती है। यह संयोजन ही मूल कारण हैहाइब्रिड स्टेपर मोटरकम गति पर उच्च टॉर्क और बढ़िया स्थितिगत रिज़ॉल्यूशन दोनों की आवश्यकता वाले अनुप्रयोगों में उत्कृष्टता।

आंतरिक डिज़ाइन सुपीरियर टॉर्क कैसे बनाता है

उच्च टॉर्क का रहस्य इसके चुंबकीय सर्किट और एयर गैप डिज़ाइन में निहित है। ए का स्टेटरहाइब्रिड स्टेपर मोटरइसमें कई दांतेदार खंभे हैं जो कुंडलियों से लपेटे गए हैं। जब इन कुंडलियों को एक विशिष्ट क्रम में सक्रिय किया जाता है, तो वे विद्युत चुम्बकीय ध्रुव बनाते हैं। स्थायी चुंबक रोटर, जो पहले से ही चुंबकीय है, इन स्टेटर ध्रुवों द्वारा आकर्षित या विकर्षित होता है। क्योंकि रोटर के दांत स्टेटर के दांतों से थोड़े ऑफसेट होते हैं, चुंबकीय बल उन्हें संरेखित करने के लिए एक मजबूत स्पर्शरेखीय खिंचाव-टॉर्क-उत्पन्न करते हैं। जितने अधिक दांत होंगे और चुंबकीय प्रवाह जितना मजबूत होगा (स्थायी चुंबक और कुंडल उत्तेजना दोनों से), टॉर्क उतना ही अधिक होगा। परलिचुआन, हम फ्लक्स हानि को कम करने और टॉर्क घनत्व को अधिकतम करने के लिए उच्च-ऊर्जा स्थायी चुंबक सामग्री और सटीक लेमिनेशन का उपयोग करके इसे अनुकूलित करते हैं। यही कारण है कि हमारी मोटरें एक कॉम्पैक्ट फ्रेम आकार में असाधारण पकड़ और गतिशील टॉर्क प्रदान कर सकती हैं।

कौन से पैरामीटर सीधे सटीकता और प्रदर्शन को प्रभावित करते हैं

एक स्टेपर मोटर में परिशुद्धता काफी हद तक इसके चरण कोण सटीकता से परिभाषित होती है और यह कितनी लगातार उन चरणों को बिना चूके प्राप्त कर सकती है। यह कई प्रमुख तकनीकी मापदंडों द्वारा नियंत्रित होता है। आपके सिस्टम की सटीक आवश्यकताओं के लिए सही मोटर का चयन करने के लिए इन विशिष्टताओं को समझना महत्वपूर्ण है।

हाइब्रिड स्टेपर मोटर के मुख्य प्रदर्शन पैरामीटर

चरण कोण:प्रति इनपुट पल्स कोणीय विस्थापन (जैसे, 1.8°, 0.9°)। एक छोटा कोण बेहतर रिज़ॉल्यूशन को सक्षम बनाता है।
होल्डिंग टॉर्क:आराम की स्थिति में सक्रिय होने पर मोटर अधिकतम टॉर्क लगा सकता है। यह बाहरी ताकतों का प्रतिरोध करता है।
अवरोधी टॉर्क:जब मोटर बंद हो जाती है तो स्थायी चुंबक और लौह कोर के आकर्षण के कारण हल्का टॉर्क उत्पन्न होता है।
शुद्धता:आमतौर पर चरण कोण का प्रतिशत (उदाहरण के लिए, ±5%)। यह गैर-संचयी है.
चरण पुनरावृत्ति:मोटर कितनी सटीकता से निर्देशित स्थिति में लौटती है, अक्सर बहुत ऊंची।
रोटर जड़ता:घूमने वाले भाग की जड़ता, त्वरण और मंदी की गतिशीलता को प्रभावित करती है।

आइए देखें कि इनमें से कुछ पैरामीटर वास्तविक दुनिया में कैसे लागू होते हैंलिचुआनमॉडल. निम्न तालिका दो लोकप्रिय श्रृंखलाओं की तुलना करती है, जिसमें इस बात पर प्रकाश डाला गया है कि डिज़ाइन विकल्प टॉर्क और सटीक विशेषताओं को कैसे प्रभावित करते हैं।

तालिका 1: लिचुआन हाइब्रिड स्टेपर मोटर श्रृंखला तुलना

मॉडल श्रृंखला	फ़्रेम का आकार (मिमी)	चरण कोण	विशिष्ट होल्डिंग टॉर्क रेंज	मुख्य डिज़ाइन विशेषता	आदर्श अनुप्रयोग फोकस
एलसी सीरीज	नेमा 17(42)	1.8°	0.4 - 0.6 एनएम	सुचारू गति के लिए अनुकूलित चुंबकीय सर्किट	3डी प्रिंटर, सीएनसी माइक्रो-मिलिंग, ऑप्टिकल उपकरण

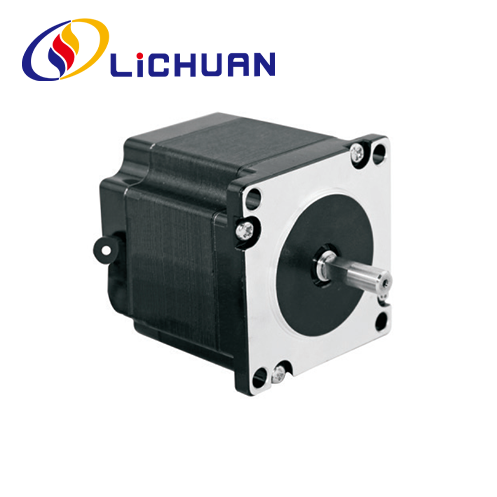

एचडी सीरीज	नेमा 23(57)	1.8° / 0.9°	1.2 - 3.0 एनएम	मजबूत निर्माण और उच्च तापमान वाले मैग्नेट	औद्योगिक स्वचालन, पैकेजिंग मशीनरी, रोबोटिक हथियार

आप अपने एप्लिकेशन के लिए सही हाइब्रिड स्टेपर मोटर का चयन कैसे करते हैं

सही मोटर चुनना आपकी यांत्रिक आवश्यकताओं और मोटर के प्रदर्शन वक्र के बीच संतुलन है। सबसे आम गलती फ़्रेम आकार के आधार पर चयन करना या केवल टॉर्क को पकड़ना है। आपको गति-टोक़ वक्र पर विचार करना चाहिए। एहाइब्रिड स्टेपर मोटरकम गति पर अधिकतम टॉर्क प्रदान करता है, और बैक-ईएमएफ और वाइंडिंग इंडक्शन के कारण गति बढ़ने पर टॉर्क कम हो जाता है। परलिचुआन, हम एक सरल चयन प्रक्रिया के माध्यम से अपने ग्राहकों का मार्गदर्शन करते हैं:

लोड जड़ता और आवश्यक परिचालन गति निर्धारित करें।
आवश्यक त्वरण बलाघूर्ण और निरंतर चलने वाले बलाघूर्ण की गणना करें।
उम्मीदवार मोटर के स्पीड-टॉर्क वक्र की समीक्षा करें, यह सुनिश्चित करते हुए कि यह आपकी वांछित गति सीमा में आपकी गणना की गई आवश्यकता से कम से कम 30-50% अधिक टॉर्क प्रदान करता है।
इष्टतम प्रदर्शन के लिए ड्राइवर के करंट और वोल्टेज आउटपुट को मोटर के चरण विनिर्देशों से मिलाएं।

तालिका 2: इष्टतम प्रदर्शन के लिए महत्वपूर्ण चयन कारक

आपके आवेदन की आवश्यकता	संगत मोटर पैरामीटर	यह क्यों मायने रखती है
स्थिति निर्धारण सटीकता	चरण कोण, चरण सटीकता	न्यूनतम संभव गति और उसकी स्थिरता को परिभाषित करता है।
लोड हैंडलिंग एवं त्वरण	होल्डिंग टॉर्क, रोटर जड़ता	यह सुनिश्चित करता है कि मोटर विश्वसनीय रूप से लोड को चालू, बंद और रोक सकता है।
हाई-स्पीड ऑपरेशन	अधिष्ठापन, घुमावदार प्रकार (द्विध्रुवी)	कम अधिष्ठापन तेजी से वर्तमान वृद्धि समय की अनुमति देता है, उच्च गति पर टोक़ को संरक्षित करता है।
सिस्टम जवाबदेही	टॉर्क-टू-जड़ता अनुपात	उच्च अनुपात का अर्थ है गतिशील प्रणालियों के लिए तेज़ त्वरण।
थर्मल प्रबंधन	वर्तमान रेटिंग, फ़्रेम सामग्री	ओवरहीटिंग को रोकता है और कर्तव्य चक्रों में दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

हाइब्रिड स्टेपर मोटर्स के बारे में सबसे आम प्रश्न क्या हैं (एफएक्यू)

इंजीनियरों और डिजाइनरों के साथ हमारी दैनिक बातचीत में, कुछ प्रश्न बार-बार उठते हैं। सामान्य जिज्ञासाओं और चिंताओं को दूर करने के लिए यहां तीन विस्तृत FAQ दिए गए हैं।

अक्सर पूछे जाने वाले प्रश्न 1: क्या हाइब्रिड स्टेपर मोटर सर्वो की तरह उच्च गति पर चल सकती है?
जबकि परंपरागत रूप से निम्न-से-मध्यम गति प्रदर्शन के लिए जाना जाता है, आधुनिकहाइब्रिड स्टेपर मोटर्स, खासकर जब उन्नत माइक्रोस्टेपिंग ड्राइवरों के साथ जोड़ा जाता है, तो आश्चर्यजनक रूप से उच्च गति प्राप्त कर सकता है। मोटर के प्रेरकत्व पर काबू पाने के लिए कुंजी उच्च आपूर्ति वोल्टेज वाले ड्राइवर का उपयोग कर रही है। हालाँकि, पूर्ण टॉर्क के साथ निरंतर उच्च गति की आवश्यकता वाले अनुप्रयोगों के लिए, एक सर्वो प्रणाली अभी भी अधिक कुशल हो सकती है। कम गति पर उच्च टॉर्क की आवश्यकता वाले कई पॉइंट-टू-पॉइंट पोजिशनिंग कार्यों के लिए, एहाइब्रिड स्टेपर मोटरअधिक लागत प्रभावी और सरल समाधान प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न 2: मैं छूटे हुए कदमों को कैसे रोकूँ और सटीकता सुनिश्चित करूँ?
छूटे हुए चरण तब होते हैं जब मोटर का लोड टॉर्क किसी दी गई गति पर उपलब्ध मोटर टॉर्क से अधिक हो जाता है। परिशुद्धता सुनिश्चित करने के लिए, हमेशा अपनी मोटर को एक महत्वपूर्ण सुरक्षा मार्जिन के साथ आकार दें (ऊपर चयन गाइड देखें)। महत्वपूर्ण अनुप्रयोगों के लिए एक बंद-लूप स्टेपर सिस्टम का उपयोग करें - हमारालिचुआनबंद-लूप हाइब्रिड में किसी भी चरण के नुकसान का तुरंत पता लगाने और उसे ठीक करने के लिए एक एनकोडर शामिल होता है, जो स्टेपर की अंतर्निहित सादगी और टॉर्क का त्याग किए बिना सर्वो जैसी विश्वसनीयता प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न 3: क्या उच्च परिशुद्धता प्राप्त करने के लिए माइक्रोस्टेपिंग आवश्यक है?
माइक्रोस्टेपिंग एक ड्राइवर तकनीक है जो इलेक्ट्रॉनिक रूप से एक पूर्ण चरण को छोटे वेतन वृद्धि में विभाजित करती है (उदाहरण के लिए, एक चरण का 1/16, 1/32)। यह नाटकीय रूप से रिज़ॉल्यूशन में सुधार करता है, कंपन को कम करता है, और चिकनी गति को सक्षम बनाता है, खासकर कम गति पर। परम परिशुद्धता और सहजता के लिए, उच्च गुणवत्ता वाला युग्मनहाइब्रिड स्टेपर मोटरमाइक्रोस्टेपिंग ड्राइवर के साथ इसकी अत्यधिक अनुशंसा की जाती है। यह आपको मोटर की मूलभूत परिशुद्धता का लाभ उठाने और असाधारण रूप से बढ़िया और शांत संचालन प्राप्त करने की अनुमति देता है।

क्या आप अपने डिज़ाइन में बेजोड़ टॉर्क और परिशुद्धता को एकीकृत करने के लिए तैयार हैं?

को समझने की यात्राहाइब्रिड स्टेपर मोटरप्रदर्शन के लिए निर्मित एक घटक का पता चलता है जहां यह मायने रखता है। इसका हाइब्रिड डिज़ाइन शानदार इंजीनियरिंग का प्रमाण है, जो एक ही, मजबूत पैकेज में शक्ति और सटीकता की दोहरी मांगों को हल करता है। परलिचुआन, हम सिर्फ इन मोटरों का निर्माण नहीं करते हैं; हम उन्हें उन मापदंडों पर गहन फोकस के साथ इंजीनियर करते हैं जो आपके प्रोजेक्ट की सफलता के लिए सबसे ज्यादा मायने रखते हैं - चुंबकीय सामग्री ग्रेड से लेकर हर दांत की सहनशीलता तक।

यदि आप किसी नए डिज़ाइन की जटिलताओं पर काम कर रहे हैं या किसी मौजूदा मशीन को अनुकूलित कर रहे हैं जो विश्वसनीयता, मजबूती और सटीक सटीकता की मांग करती है, तो आइए बात करते हैं। हमारी टीम आपकी आवश्यकताओं का विश्लेषण करने और उन्हें सर्वोत्तम से मिलाने में आपकी मदद करने के लिए तैयार हैलिचुआन हाइब्रिड स्टेपर मोटरसमाधान।हमसे संपर्क करेंआजआपकी विशिष्ट टॉर्क और सटीक चुनौतियों पर चर्चा करने के लिए। हम यहां आपके नवप्रवर्तन को सशक्त बनाने के लिए हैं, एक समय में एक सटीक कदम।
