टिनी 2 फेज़ स्टेपर ड्राइवर मिनी

एक पेशेवर टिनी 2 फेज़ स्टेपर ड्राइवर मिनी निर्माता के रूप में, आप हमारे कारखाने से टिनी 2 फेज़ स्टेपर ड्राइवर मिनी खरीदने के लिए निश्चिंत हो सकते हैं और LICHUAN® आपको सर्वोत्तम बिक्री के बाद सेवा और समय पर डिलीवरी प्रदान करेगा।

जांच भेजें

उत्पाद वर्णन

चीन में बनी डिस्काउंट फैक्ट्री टिनी 2 फेज़ स्टेपर ड्राइवर मिनी खरीदें। LICHUAN® चीन में टिनी 2 फेज़ स्टेपर ड्राइवर मिनी निर्माता और आपूर्तिकर्ता है।

उत्पाद परिचय

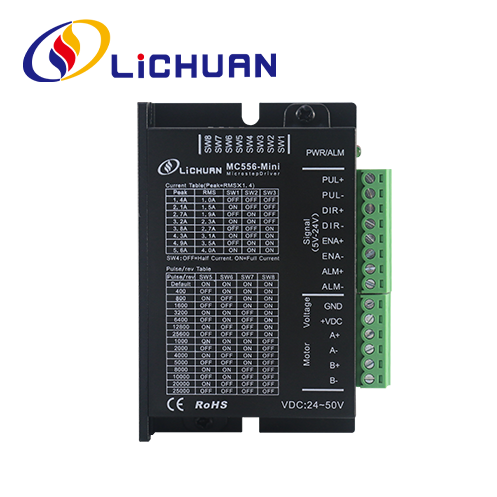

MC556 मिनी एक डिजिटल दो-चरण हाइब्रिड स्टेप मोटर ड्राइव है जिसे नवीनतम 32-बिट DSP नियंत्रण तकनीक पर आधारित डिज़ाइन किया गया है। यह 400 ~ 25600 के भीतर किसी भी उपखंड और रेटेड सीमा के भीतर किसी भी वर्तमान को अनुकूलित करने में मदद कर सकता है और विभिन्न मोटरों के लिए संबंधित रनिंग पैरामीटर को अपनाने और मोटरों को बेहद कम शोर के साथ बहुत आसानी से चलाने के लिए एक अतिरिक्त स्वचालित मोटर पैरामीटर पहचान फ़ंक्शन है। ड्राइवर कर सकता है 2 चरण Nema23/Nema24 ओपन लूप स्टेपर मोटर के लिए उपयुक्त।

कार्यात्मक विशेषताएँ

● वोल्टेज इनपुट रेंज: DC20V~50V
● अधिकतम. पीक करंट: 5.6A
● उपखंड सीमा: 400~25600ppr
● नाड़ी स्वरूप : नाड़ी+दिशा
● पल्स प्रतिक्रिया आवृत्ति: 0~200KHz
● मोटर पैरामीटर स्व-नियमन
● ओवरवॉल्टेज, ओवरकरंट और ट्रैकिंग त्रुटि और प्रदान की गई सहनशीलता से बाहर सुरक्षा कार्य, आदि।

ऑपरेटिंग वातावरण और पैरामीटर

● भंडारण तापमान: -20°C~65°C
● ऑपरेटिंग तापमान: 0°C~50°C
● ऑपरेटिंग आर्द्रता: 40~90%आरएच (संक्षेपण के बिना)
● कंपन आवृत्ति: <0.5G (4.9m/s2), 10~60 Hz (गैर-निरंतर संचालन)।
● धूल, तेल के दाग, संक्षारक गैसों, उच्च आर्द्रता और कंपन वाले स्थानों से बचना चाहिए। दहनशील गैसों और प्रवाहकीय धूल को प्रतिबंधित किया जाना चाहिए

मुख्य अनुप्रयोग

इलेक्ट्रॉनिक प्रोसेसिंग और डिटेक्शन, सेमीकंडक्टर पैकेजिंग, लेजर कटिंग और वेल्डिंग, लेजर फोटोटाइपसेटिंग, पैकेजिंग मशीनरी, उत्कीर्णन मशीन, मार्कर, कटर, परिधान प्लॉटर, मध्यम आकार के सीएनसी मशीन टूल्स और स्वचालित जैसे विभिन्न गति नियंत्रण क्षेत्रों में स्वचालित उपकरण और उपकरणों के लिए उपयुक्त संयोजन उपकरण.

तकनीकी मापदण्ड

● वोल्टेज इनपुट रेंज: DC20V～50v
● अधिकतम शिखर धारा: 5.6A
उपखंड सीमा: 200～25600पीपीआर
● नाड़ी स्वरूप : नाड़ी+दिशा
● आवेग प्रतिक्रिया आवृत्ति: 0～200KHz
● मोटर पैरामीटर ऑटो-ट्यूनिंग फ़ंक्शन
● ओवरवॉल्टेज, ओवरकरंट, सहनशीलता से बाहर ट्रैकिंग त्रुटि आदि जैसे सुरक्षा कार्यों के साथ।

पर्यावरणीय पैरामीटर

● भंडारण तापमान:-20° ℃~65 ℃ · ऑपरेटिंग तापमान: 0° ℃~50° ℃
● ऑपरेटिंग आर्द्रता: 40 ~ 90% आरएच (गैर-संघनक)
● कंपन आवृत्ति: 0.5G(4.9m/s2)10Hz~ 55Hz(असंतत संचालन) से कम
● धूल, तेल के दाग, संक्षारक गैसों, बहुत अधिक नमी और बहुत तेज़ कंपन वाले स्थानों से बचें, और ज्वलनशील गैस और प्रवाहकीय धूल को प्रतिबंधित करें।

ड्राइव फ़ंक्शन विवरण

ड्राइव फ़ंक्शन	निर्देश
माइक्रोस्टेप उपखंड सेटिंग	4 डायल स्विच SW5~SW8 के माध्यम से ड्राइवर के लिए 15 माइक्रोस्टेप उपविभाजन सेट किए जा सकते हैं। उपविभाजन सेट करते समय ड्राइवर को रोक दिया जाएगा। माइक्रोस्टेप उपविभाजन सेटिंग्स के लिए ड्राइवर पैनल निर्देश देखें।
आउटपुट वर्तमान सेटिंग	3 डायल स्विच SW1~SW3 के माध्यम से ड्राइवर के लिए 8 आउटपुट करंट सेट किए जा सकते हैं। आउटपुट वर्तमान सेटिंग्स के लिए ड्राइवर पैनल निर्देश देखें।
स्वचालित आधा प्रवाह फ़ंक्शन	स्विच SW4 के माध्यम से ड्राइवर के लिए स्वचालित आधा वर्तमान फ़ंक्शन सेट किया जा सकता है। बंद का मतलब है कि शांत धारा आधे पर सेट है चालू बिजली; ON का अर्थ है कि शांत धारा और गतिशील धारा समान हैं। सामान्य उपयोग के लिए SW4 को बंद रखा जाएगा मोटर और ड्राइवर की गर्मी उत्पादन को कम करना और विश्वसनीयता में सुधार करना। पल्स ट्रेन रुकने के लगभग 0.3 सेकंड बाद, करंट स्वचालित रूप से 50% (वास्तविक मूल्य 55%) कम हो जाएगा और सैद्धांतिक रूप से, गर्मी उत्पादन 65% कम हो जाएगा।
सिग्नल इंटरफ़ेस	PUL+ और PUL- पल्स सिग्नल नियंत्रण के सकारात्मक और नकारात्मक टर्मिनल हैं; डीआईआर+ और डीआईआर- दिशा संकेत के सकारात्मक और नकारात्मक टर्मिनल हैं; ENA+ और ENA- सक्षम सिग्नल के सकारात्मक और नकारात्मक टर्मिनल हैं।
मोटर इंटरफ़ेस	ए+ और ए- स्टेपर मोटर के ए चरण वाइंडिंग के सकारात्मक और नकारात्मक टर्मिनलों से जुड़ें; बी+ और बी- स्टेपर मोटर के बी चरण वाइंडिंग के सकारात्मक और नकारात्मक टर्मिनलों से जुड़ें। जब ए और बी चरण वाइंडिंग को स्विच किया जाता है, तो मोटर की दिशा उलट जाएगी।
पावर कनेक्टर	डीसी/एसी बिजली की आपूर्ति, ऑपरेशन इनपुट वोल्टेज रेंज: 20 ~ 50 वीडीसी, 36 वीडीसी इनपुट वोल्टेज का सुझाव दिया गया है, बिजली की आपूर्ति 100W से अधिक होगी।
इंडिकेटर लाइट	ड्राइवर पर 1 हरी इंडिकेटर लाइट और 1 लाल इंडिकेटर लाइट है। हरा पावर इंडिकेटर लाइट है, यह तब प्रकाशित होता है जब ड्राइवर बिजली आपूर्ति से जुड़ा होता है; लाल वाला विफलता सूचक प्रकाश है, यह ओवर-वोल्टेज या ओवर-वर्तमान विफलता होने पर प्रकाशित होता है। विफलता समाप्त होने के बाद लाल सूचक प्रकाश बंद हो जाता है। ड्राइवर की विफलता को केवल बिजली आपूर्ति से पुनः कनेक्ट करके और पुन: उपयोग करके ही समाप्त किया जा सकता है
इंस्टालेशन टिप्पणियाँ	ड्राइवर का आयाम: 86 x 55x20.5 मिमी, छेद की स्थापना पिच: 79 मिमी। क्षैतिज और ऊर्ध्वाधर दोनों स्थापनाओं का चयन किया जा सकता है (ऊर्ध्वाधर स्थापना का सुझाव दिया गया है) चालक को गर्मी अपव्यय के लिए धातु कैबिनेट के करीब स्थापित किया जाना चाहिए।

पैमाना सेटिंग

MC556-मिनी ड्राइवर के लिए 8-बिट डायल स्विच के माध्यम से उपखंड परिशुद्धता, गतिशील और आधा/पूर्ण धाराएं निम्नानुसार सेट की जा सकती हैं:

कार्यशील वर्तमान सेटिंग

आउटपुट पीक करंट	आउटपुट औसत करंट	SW1	SW2	SW3
1.4ए	1.0ए	बंद	बंद	बंद
2.1ए	1.5ए	पर	बंद	बंद
2.7ए	1.9ए	बंद	पर	बंद
3.2ए	2.3ए	पर	पर	बंद
3.8ए	2.7ए	बंद	बंद	पर
4.3ए	3.1ए	पर	बंद	पर
4.9ए	3.5ए	बंद	पर	पर
5.6ए	4.0ए	पर	पर	पर

स्थापना आकार (इकाई: मिमी)

गति सीमा सेटिंग

कदम/क्रांति	SW5	SW6	SW7	SW8
गलती करना	पर	पर	पर	पर
400	बंद	पर	पर	पर
800	पर	बंद	पर	पर
1600	बंद	बंद	पर	पर
3200	पर	पर	बंद	पर
6400	बंद	पर	बंद	पर
12800	पर	बंद	बंद	पर
25600	बंद	बंद	बंद	पर
1000	पर	पर	पर	बंद
2000	बंद	पर	पर	बंद
4000	पर	बंद	पर	बंद
5000	बंद	बंद	पर	बंद
8000	पर	पर	बंद	बंद
10000	बंद	पर	बंद	बंद
20000	पर	बंद	बंद	बंद
25000	बंद	बंद	बंद	बंद
