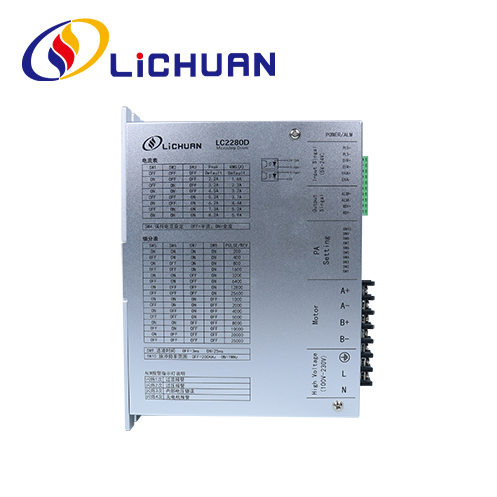

ड्राइव फ़ंक्शन | निर्देश |
माइक्रोस्टेप उपखंड सेटिंग |
ड्राइवर के माइक्रो-स्टेप उपविभागों की संख्या चार DIP स्विच SW5~SW8 द्वारा निर्धारित की जाती है। कुल मिलाकर 16 माइक्रो-स्टेप उपविभाजन हैं। जब उपयोगकर्ता उपविभाजन सेट करता है, तो ड्राइवर को पहले रोका जाना चाहिए। स्कोर सेटिंग के लिए, कृपया ड्राइवर पैनल निर्देशों का पालन करें। |
आउटपुट करेंट सेटिंग |
ड्राइवर का आउटपुट करंट चार DIP स्विच SW1~SW4 द्वारा सेट किया जाता है, और कुल 16 आउटपुट करंट होते हैं। विशिष्ट आउटपुट करंट सेटिंग के लिए, कृपया ड्राइवर पैनल विवरण देखें। |
स्वचालित अर्ध-प्रवाह फ़ंक्शन | पल्स ट्रेन रुकने के लगभग 0.3 सेकंड बाद, करंट स्वचालित रूप से 50% कम हो जाता है (वास्तविक मान 55%) है, और गर्मी उत्पादन सैद्धांतिक रूप से 65% कम हो जाता है, जिससे मोटर और ड्राइवर का ताप उत्पादन कम हो जाता है और विश्वसनीयता में सुधार होता है |
सिग्नल इंटरफ़ेस | PUL+ और PUL- नियंत्रण पल्स सिग्नल के सकारात्मक और नकारात्मक सिरे हैं; डीआईआर+ और डीआईआर-दिशा सिग्नल के सकारात्मक और नकारात्मक सिरे हैं: ईएनए+ और ईएनए- सक्षम सिग्नल के सकारात्मक और नकारात्मक सिरे हैं, एएलएम+ और एएलएम- अलार्म सिग्नल आउटपुट हैं, आरडीवाई+ और आरडीवाई- सिग्नल आउटपुट के लिए तैयार हैं। |
मोटर इंटरफ़ेस | ए+ और ए- स्टेपिंग मोटर के ए-चरण वाइंडिंग के सकारात्मक और नकारात्मक सिरों से जुड़े हुए हैं; बी+ और बी- स्टेपिंग मोटर के बी-फेज वाइंडिंग के सकारात्मक और नकारात्मक सिरों से जुड़े हुए हैं। जब ए और बी दो-चरण वाइंडिंग का आदान-प्रदान किया जाता है, तो मोटर की दिशा उलटी हो सकती है। |
पावर कनेक्टर | एसी पावर द्वारा संचालित, कार्यशील इनपुट वोल्टेज रेंज: 110V~280VAC |
इंडिकेटर लाइट | ड्राइव में दो संकेतक लाइटें हैं, लाल और हरी। हरी बत्ती पावरइंडिकेटर है, जो ड्राइव चालू होने पर हमेशा चालू रहती है; लाल बत्ती दोष सूचक है, जो ओवरवॉल्टेज या ओवरकरंट दोष होने पर हमेशा चालू रहती है। दोष दूर होने के बाद लाल बत्ती बुझ जाती है। जब ड्राइव विफल हो जाती है, तो केवल एक पावर चक्र और पुनः सक्षम करने से ही खराबी दूर हो सकती है। |
इंस्टालेशन टिप्पणियाँ |
ड्राइवर के बाहरी आयाम हैं: 203 x 147 x 78 मिमी, और माउंटिंग होल की दूरी 193 मिमी है। इसे क्षैतिज रूप से स्थापित किया जा सकता है या लंबवत (ऊर्ध्वाधर स्थापना अनुशंसित है)। स्थापित करते समय, गर्मी अपव्यय की सुविधा के लिए इसे धातु कैबिनेट के करीब होना चाहिए। |
LC2722D ड्राइवर उपखंड परिशुद्धता, गतिशील वर्तमान, फ़िल्टरिंग और पल्स आवृत्ति सेट करने के लिए दस-बिट डीआईपी स्विच का उपयोग करता है, जिसे निम्नानुसार विस्तार से वर्णित किया गया है:
मौजूदा | SW1 | SW2 | SW3 | SW4 |
1.2 | बंद | बंद | बंद | बंद |
1.5 | बंद | बंद | बंद | पर |
2.0 | बंद | बंद | पर | बंद |
2.3 | बंद | बंद | पर | पर |
2.5 | बंद | पर | बंद | बंद |
3.0 | बंद | पर | बंद | पर |
3.2 | बंद | पर | पर | बंद |
3.6 | बंद | पर | पर | पर |
4.0 | पर | बंद | बंद | बंद |
4.5 | पर | बंद | बंद | पर |
5.0 | पर | बंद | पर | बंद |
5.3 | पर | बंद | पर | पर |
5.8 | पर | पर | बंद | बंद |
6.2 | पर | पर | बंद | पर |
6.5 | पर | पर | पर | बंद |
7.0 | पर | पर | पर | पर |
उपखंड | SW5 | SW6 | SW7 | SW8 |
400 | पर | पर | पर | पर |
500 | पर | पर | पर | बंद |
600 | पर | पर | बंद | पर |
800 | पर | पर | बंद | बंद |
1000 | पर | बंद | पर | पर |
1200 | पर | बंद | पर | बंद |
2000 | पर | बंद | बंद | पर |
3000 | पर | बंद | बंद | बंद |
4000 | बंद | पर | पर | पर |
5000 | बंद | पर | पर | बंद |
6000 | बंद | पर | बंद | पर |
10000 | बंद | पर | बंद | बंद |
8000 | बंद | बंद | पर | पर |
20000 | बंद | बंद | पर | बंद |
30000 | बंद | बंद | बंद | पर |
60000 | बंद | बंद | बंद | बंद |
