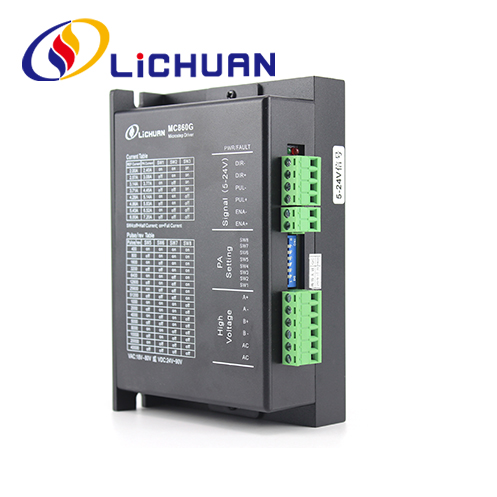

स्टेपर मोटर्स के लिए हॉट सेलिंग कम कीमत पर विश्वसनीय 2 फेज़ मोटर ड्राइवर। LICHUAN® चीन में स्टेपर मोटर्स निर्माता और आपूर्तिकर्ता के लिए विश्वसनीय 2 चरण मोटर ड्राइवर है।
ड्राइव फ़ंक्शन | निर्देश |
माइक्रोस्टेप उपखंड सेटिंग |
4 डायल स्विच SW5~SW8 के माध्यम से ड्राइवर के लिए 15 माइक्रोस्टेप उपविभाजन सेट किए जा सकते हैं। उपविभाजन स्थापित करते समय चालक को रोका जाएगा। माइक्रोस्टेप उपविभाजन सेटिंग्स के लिए ड्राइवर पैनल निर्देश देखें |
आउटपुट वर्तमान सेटिंग | 3 डायल स्विच SW1~SW3 के माध्यम से ड्राइवर के लिए 8 आउटपुट करंट सेट किए जा सकते हैं। आउटपुट करंट सेटिंग्स के लिए ड्राइवर पैनल निर्देश देखें। |
स्वचालित अर्ध-प्रवाह फ़ंक्शन | स्विच SW4 के माध्यम से ड्राइवर के लिए स्वचालित आधा वर्तमान फ़ंक्शन सेट किया जा सकता है। बंद का मतलब है कि शांत धारा आधे पर सेट है चालू बिजली; ON का अर्थ है कि शांत धारा और गतिशील धारा समान हैं। सामान्य उपयोग के लिए SW4 को बंद रखा जाएगा मोटर और ड्राइवर की गर्मी उत्पादन को कम करना और विश्वसनीयता में सुधार करना। पल्स ट्रेन रुकने के लगभग 0.3 सेकंड बाद, करंट स्वचालित रूप से 50% (वास्तविक मूल्य 55%) कम हो जाएगा और सैद्धांतिक रूप से, गर्मी उत्पादन 65% कम हो जाएगा। |
सिग्नल इंटरफ़ेस | PUL+ और PUL-पल्स सिग्नल नियंत्रण के सकारात्मक और नकारात्मक टर्मिनल हैं; डीआईआर+ और डीआईआर- दिशा संकेत के सकारात्मक और नकारात्मक टर्मिनल हैं; ENA+ और ENA- सक्षम सिग्नल के सकारात्मक और नकारात्मक टर्मिनल हैं। |
मोटर इंटरफ़ेस | ए+ और ए- स्टेपर मोटर के ए चरण वाइंडिंग के सकारात्मक और नकारात्मक टर्मिनलों से जुड़ें; बी+ और बी- स्टेपर मोटर के बी चरण वाइंडिंग के सकारात्मक और नकारात्मक टर्मिनलों से जुड़ें। जब ए और बी चरण वाइंडिंग को स्विच किया जाता है, तो मोटर की दिशा उलट जाएगी। |
पावर कनेक्टर | AC/DC बिजली आपूर्ति द्वारा संचालित, वोल्टेज रेंज 24~110VDC या 18~80VAC है, और टर्मिनलों को सकारात्मक और नकारात्मक ध्रुवों में विभाजित नहीं किया गया है। अनुशंसित बिजली आपूर्ति DC 48V, शक्ति 250W से अधिक है। |
इंडिकेटर लाइट | ड्राइवर पर 1 हरी इंडिकेटर लाइट और 1 लाल इंडिकेटर लाइट है। हरा पावर इंडिकेटर लाइट है, यह तब प्रकाशित होता है जब ड्राइवर बिजली आपूर्ति से जुड़ा होता है; लाल विफलता सूचक प्रकाश है, यह ओवर-वोल्टेज या ओवर-वर्तमान विफलता होने पर प्रकाशित होता है। विफलता समाप्त होने के बाद लाल संकेतक लाइट बंद हो जाती है। ड्राइवर की विफलता को केवल बिजली आपूर्ति से पुनः कनेक्ट करके और पुन: उपयोग करके ही समाप्त किया जा सकता है। |
इंस्टालेशन टिप्पणियाँ |
ड्राइवर का आयाम: 150x97.5x52.6 मिमी, छेद की स्थापना पिच: 138.5 मिमी। क्षैतिज और ऊर्ध्वाधर दोनों स्थापनाओं का चयन किया जा सकता है (ऊर्ध्वाधर स्थापना का सुझाव दिया गया है) चालक को गर्मी अपव्यय के लिए धातु कैबिनेट के करीब स्थापित किया जाना चाहिए। |
MC860G ड्राइवर के लिए 8-बिट डायल स्विच के माध्यम से उपखंड परिशुद्धता, संचालन और आधा/पूर्ण धाराओं को निम्नानुसार सेट किया जा सकता है:
आउटपुट पीक करंट | आउटपुट औसत करंट | SW1 | SW2 | SW3 |
2.4ए | 2.0ए | पर | पर | पर |
3.08ए | 2.57ए | बंद | पर | पर |
3.77ए | 3.14ए | पर | बंद | पर |
4.45ए | 3.71ए | बंद | बंद | पर |
5.14ए | 4.28ए | पर | पर | बंद |
5.83ए | 4.86ए | बंद | पर | बंद |
6.52ए | 5.43ए | पर | बंद | बंद |
7.2ए | 6.0ए | बंद | बंद | बंद |
Steps/revolution | SW5 | SW6 | SW7 | SW8 |
400 | पर | पर | पर | पर |
800 | बंद | पर | पर | पर |
1600 | पर | बंद | पर | पर |
3200 | बंद | बंद | पर | पर |
6400 | पर | पर | बंद | पर |
12800 | बंद | पर | बंद | पर |
25600 | पर | बंद | बंद | पर |
51200 | बंद | बंद | बंद | पर |
1000 | पर | पर | पर | बंद |
2000 | बंद | पर | पर | बंद |
4000 | पर | बंद | पर | बंद |
5000 | बंद | बंद | पर | बंद |
8000 | पर | पर | बंद | बंद |
10000 | बंद | पर | बंद | बंद |
20000 | पर | बंद | बंद | बंद |
40000 |
|
|
|
|
